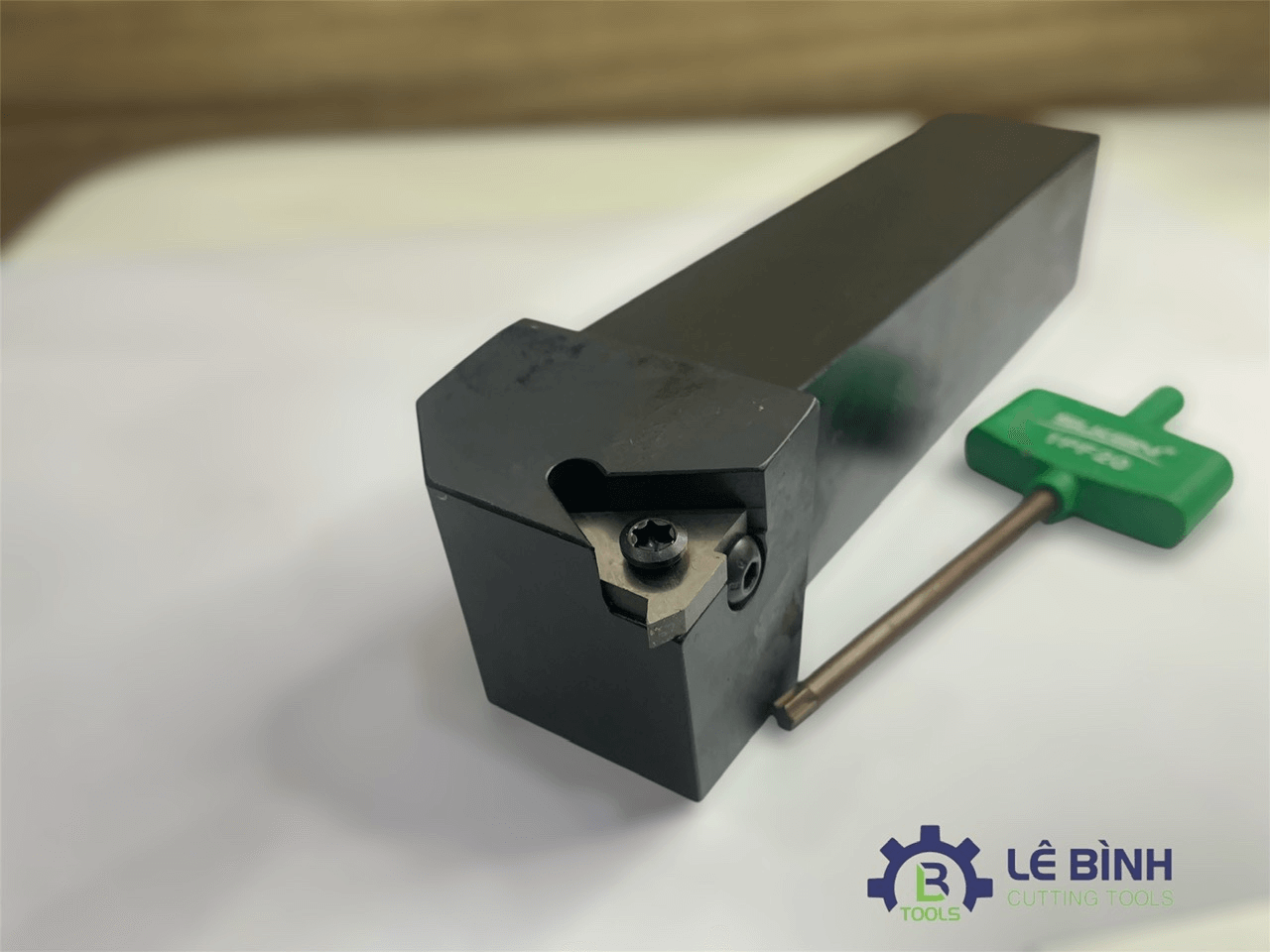

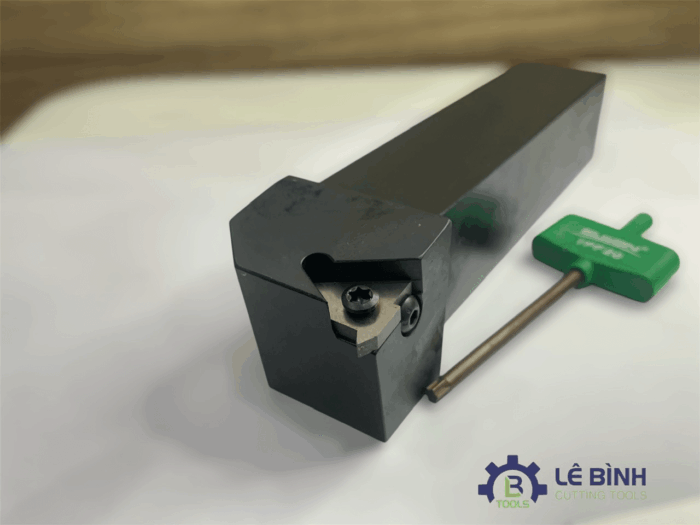

- Cán dao tiện ren ngoài SER của thương hiệu Suken là dòng dao tiện ren chuyên dụng dùng để gia công ren ngoài (External Thread) trên máy tiện cơ hoặc máy tiện CNC.
Với thiết kế chuẩn SER, cán dao Suken đảm bảo độ chính xác cao, chịu tải lớn và độ bền vượt trội, phù hợp cho mọi loại ren: hệ mét, ren inch, ren ống.
Ý nghĩa ký hiệu “SER” trên cán dao tiện
Mã SER là ký hiệu tiêu chuẩn quốc tế dùng để mô tả cấu tạo và hướng cắt của cán dao
| Ký hiệu | Ý nghĩa | Giải thích |
|---|---|---|
| S | Shank | Thân cán dao vuông (dạng khối thép đặc) |
| E | External Threading | Dành cho tiện ren ngoài |
| R | Right-hand | Tiện ren theo hướng phải (chiều quay tiêu chuẩn) |
Cấu tạo chi tiết cán dao tiện ren ngoài SER Suken
- Cán dao SER của Suken được gia công chính xác trên vật liệu thép hợp kim chịu mài mòn cao, được tôi cứng toàn thân.
Thành phần chính:
-
Thân cán (Body): Thép hợp kim cao cấp, độ cứng 45–48 HRC.
-
Rãnh insert (Seat): Gia công CNC chính xác, đảm bảo góc cắt đúng chuẩn.
-
Vít kẹp (Clamp Screw): Cố định insert chắc chắn, dễ tháo lắp.
-
Shim (Đế insert): Giúp giảm mòn và ổn định vị trí insert.
-
Tưới nguội (Coolant): Hỗ trợ giảm nhiệt, tăng tuổi thọ insert khi tiện inox hoặc thép cứng.
Ưu điểm nổi bật của cán dao tiện ren ngoài SER Suken
- Độ chính xác cao : Giúp tạo bước ren và góc ren chuẩn tuyệt đối.
- Tương thích chuẩn ISO :Dùng được với insert ER phổ biến (16ER, 22ER).
- Chống rung, chống mài mòn :Gia công ổn định ở tốc độ cao.
- Thiết kế tiện dụng : Dễ lắp đặt, dễ căn chỉnh và thay thế insert.
- Giá thành hợp lý : Giải pháp tối ưu cho xưởng cơ khí vừa và nhỏ.
Thông số kỹ thuật phổ biến của cán dao tiện ren ngoài SER Suken
- SER/L1212H16: insert phù hợp 16ER/L
- SER/L1616H16: insert phù hợp 16ER/L
- SER/L2020K16: insert phù hợp 16ER/L
- SER/L3232P16: insert phù hợp 16ER/L
- SER/L2020K22: insert phù hợp 22ER/L
- SER/L2525M22: insert phù hợp 22ER/L

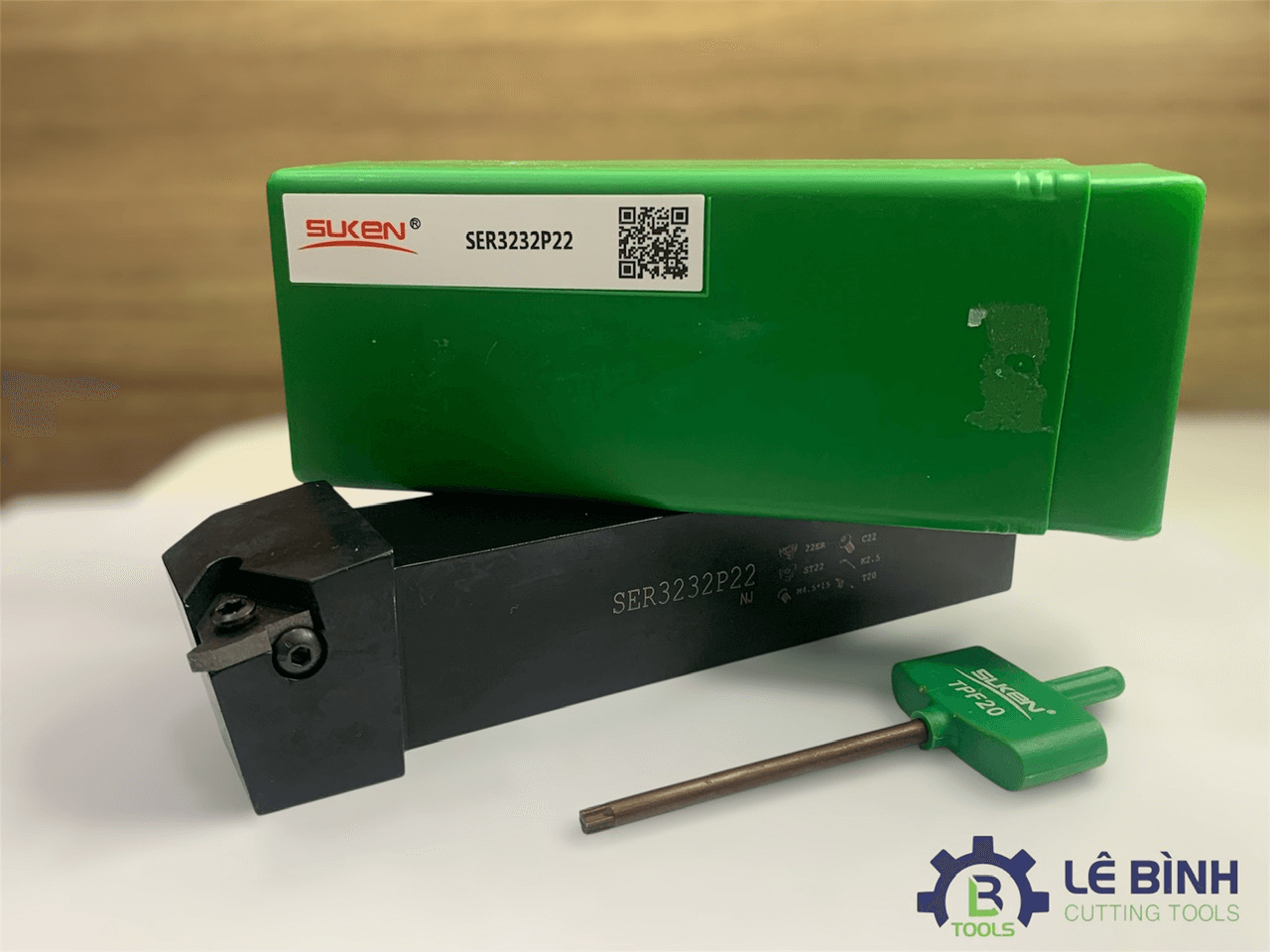

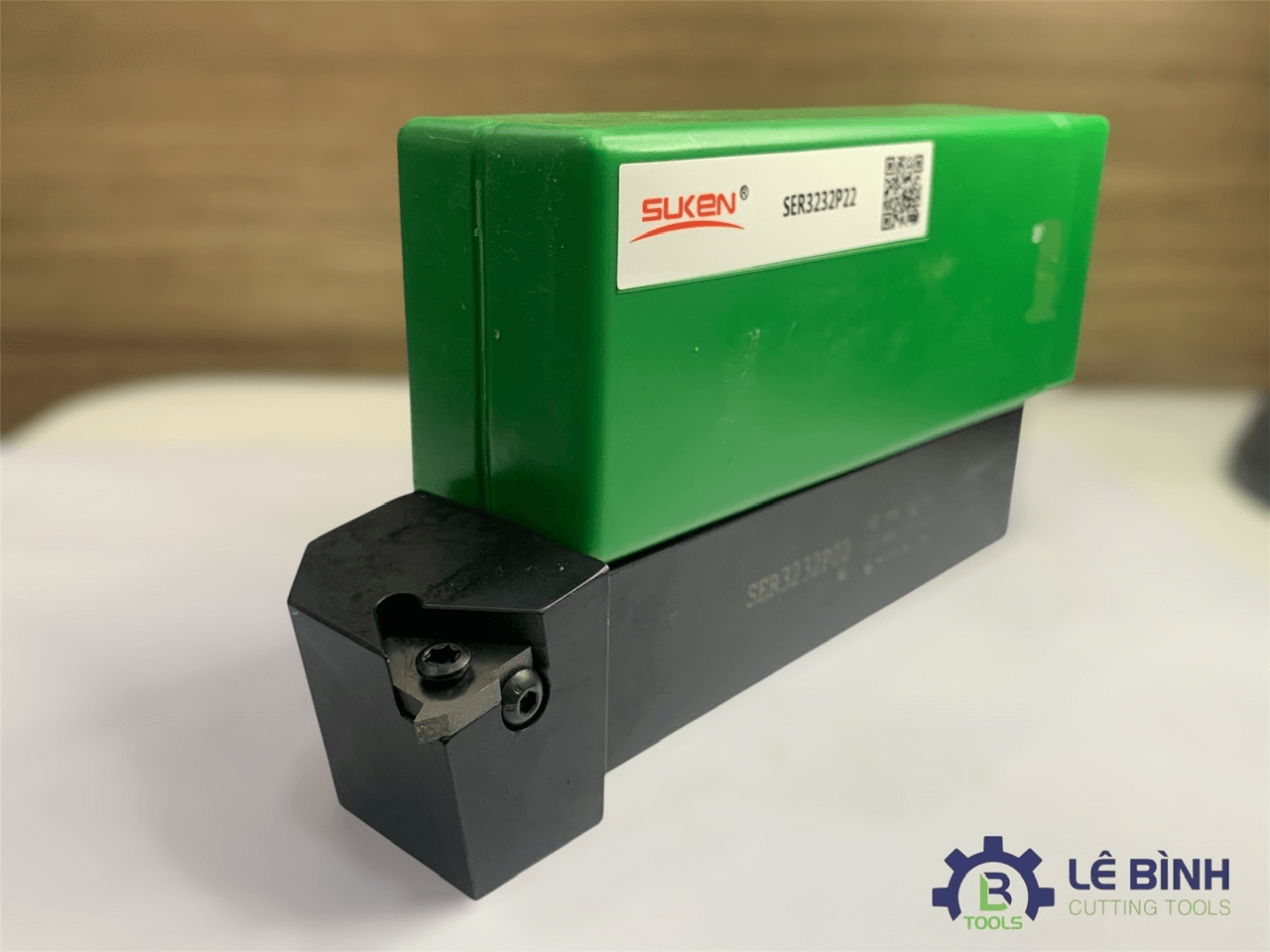

- SER/L3232P22:insert phù hợp 22ER/L
Ứng dụng thực tế của cán dao tiện ren ngoài SER Suken
Cán dao SER Suken được sử dụng rộng rãi trong:
-
Gia công ren trục, bulong, fitting, đầu nối ren.
-
Sản xuất chi tiết máy, thiết bị công nghiệp, ống nối thủy lực.
-
Gia công CNC hàng loạt, yêu cầu độ chính xác và độ ổn định cao.
Lý do nên chọn cán dao tiện ren ngoài SER thương hiệu SUKEN
-
Độ bền cao giá hợp lý: Suken mang lại giải pháp tiết kiệm nhưng vẫn đảm bảo hiệu suất gia công.
-
Chuẩn ISO quốc tế: Dễ dàng thay insert của các hãng khác .
-
Gia công tinh xảo: Các bề mặt tiếp xúc được mài phẳng chính xác, tăng độ ổn định khi tiện ren sâu.
-
Có nhiều kích thước lựa chọn: phù hợp từ máy tiện mini đến máy tiện công nghiệp lớn.
Thương hiệu Suken là một thương hiệu Trung Quốc, chuyên sản xuất:
-
Đầu kẹp (tool holders): BT, NT, HSK, ER, APU, SPU…
-
Collet kẹp dao: ER collet, OZ, SK…
-
Dụng cụ phụ trợ gia công CNC: đầu nối, đầu kéo, ốc siết, chìa vặn, cân bằng động…
-
Phụ kiện máy CNC phổ thông với giá tốt.
