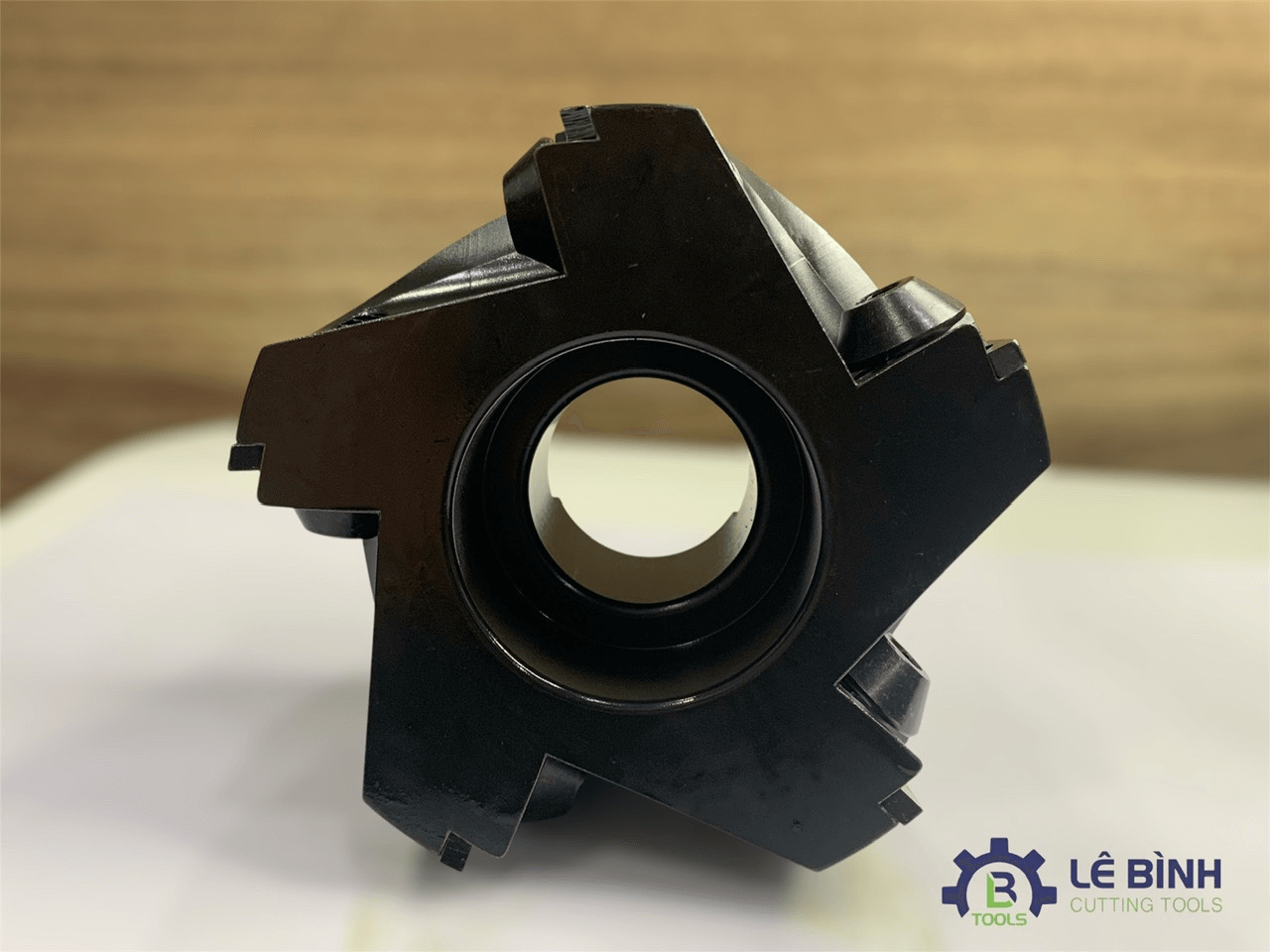

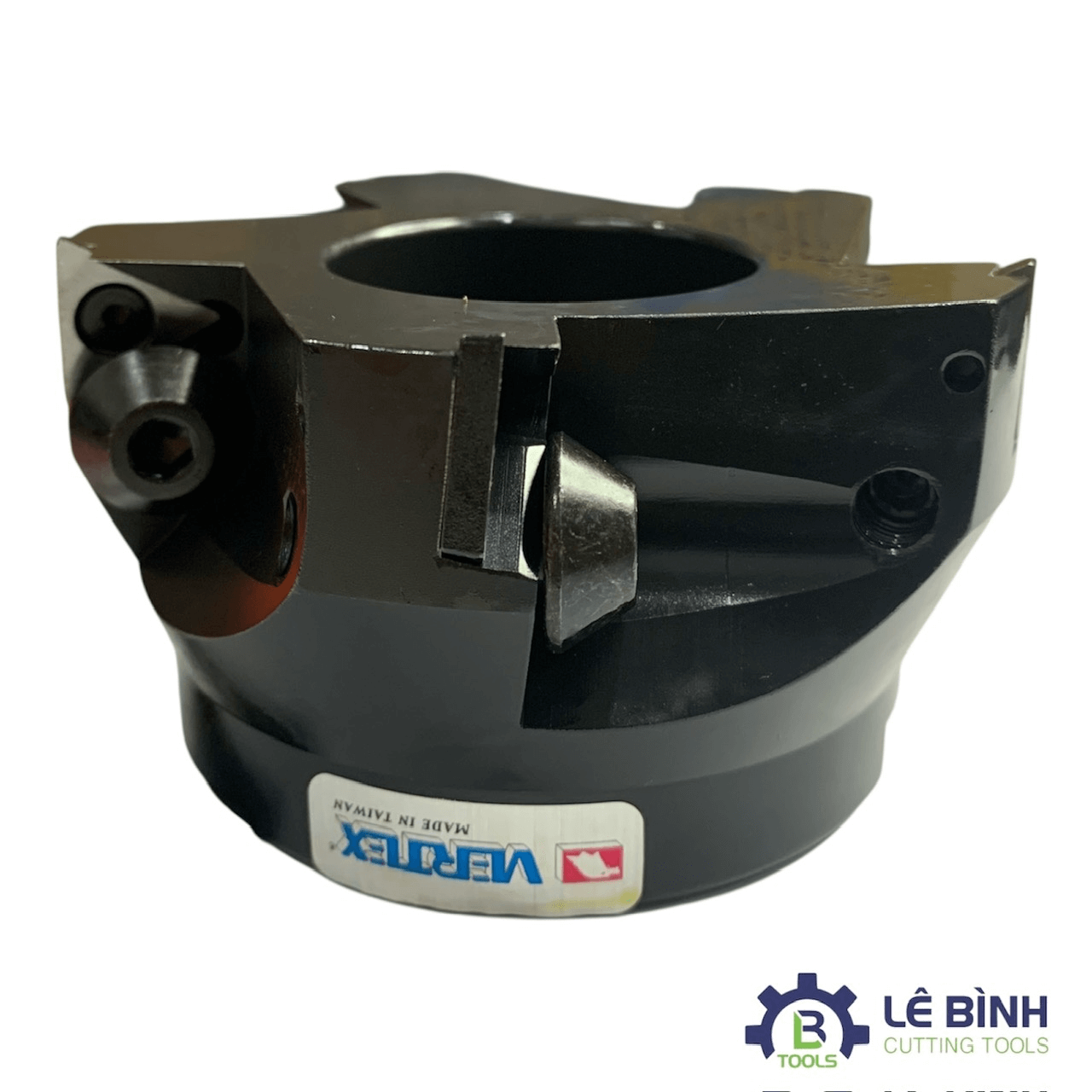

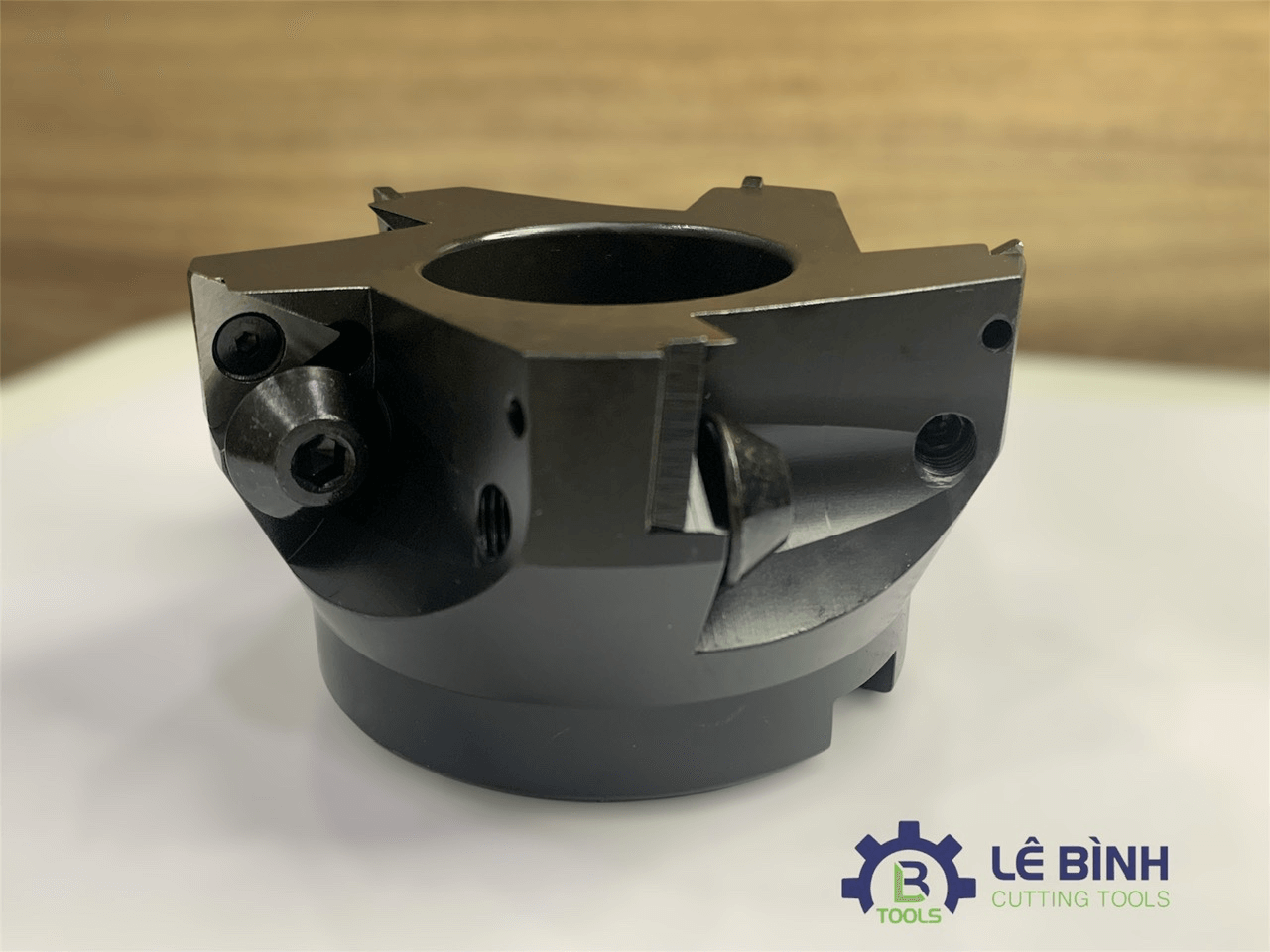

- Đài dao phay mặt 90° Vertex TP-63 – TP-300 là dòng sản phẩm chuyên dùng trong gia công cơ khí chính xác, được thiết kế để phay mặt phẳng vuông góc và bề mặt chi tiết có yêu cầu độ phẳng cao. Bộ đài dao thuộc series TP gồm các model TP-63, TP-80, TP-100, TP-125, TP-160, TP-200, TP-250 và TP-300, đáp ứng đa dạng nhu cầu gia công từ chi tiết nhỏ đến phôi lớn.
- Sản phẩm được sản xuất bởi hãng Vertex Machinery Works thương hiệu hàng đầu Đài Loan trong lĩnh vực dụng cụ gá kẹp và đầu dao phay. Với độ chính xác, độ bền và giá thành hợp lý, đài dao phay Vertex TP series hiện đang được sử dụng rộng rãi tại Việt Nam trong các nhà máy cơ khí, khuôn mẫu, và gia công CNC.
CẤU TẠO VÀ ĐẶC ĐIỂM NỔI BẬT ĐÀI DAO PHAY MẶT 90° VERTEX TP-63 – TP-300
Đài dao phay mặt 90° Vertex TP được chế tạo bằng vật liệu hợp kim chịu lực cao, có khả năng chống rung và biến dạng tốt khi cắt. Mặt cắt 90° giúp tạo ra bề mặt phay phẳng, góc vuông chính xác, phù hợp cho cả phay thô lẫn phay tinh.
- Góc cắt chuẩn 90° : Đảm bảo bề mặt chi tiết phẳng mịn, vuông góc tuyệt đối.
- Lắp insert tiêu chuẩn TPMN/TPKN2204, dễ thay thế, chi phí sử dụng thấp.
- Rãnh thoát phoi rộng ,giúp phoi thoát nhanh, giảm nhiệt và kéo dài tuổi thọ insert.
- Thân dao cứng vững, hạn chế rung lắc, tăng độ ổn định khi cắt tốc độ cao.
- Tương thích đa dạng trục gá: BT, NT, ISO, R8, MT – dễ lắp trên nhiều loại máy phay CNC và máy phay cơ.
- Gia công được nhiều vật liệu: thép cacbon, thép hợp kim, gang, inox, nhôm và đồng thau.
Bảng thông số đài dao phay mặt 90° Vertex TP Series (TP-63 ~ TP-300)
| Model | Đường kính (mm) | Lỗ gá (mm) | Chiều cao (mm) | Số insert | Loại insert | Trọng lượng (kg) |
|---|---|---|---|---|---|---|
| TP-63 | 63 | 25.4 / 27 | 50 | 3 | TPMN/TPKN2204 | 0.7 |
| TP-80 | 80 | 25.4 / 27 | 50 | 4 | TPMN/TPKN2204 | 1.1 |
| TP-100 | 100 | 31.75 | 55 | 5 | TPMN/TPKN2204 | 1.9 |
| TP-125 | 125 | 38.1 | 60 | 6 | TPMN/TPKN2204 | 3.0 |
| TP-160 | 160 | 50.8 | 60 | 7 | TPMN/TPKN2204 | 4.9 |
| TP-200 | 200 | 47.625 | 60 | 8 | TPMN/TPKN2204 | 8.1 |
| TP-250 | 250 | 60 | 60 | 9 | TPMN/TPKN2204 | 15.9 |
| TP-300 | 300 | 60 | 60 | 10 | TPMN/TPKN2204 | 28.0 |
ỨNG DỤNG THỰC TẾ ĐÀI DAO PHAY MẶT 90° VERTEX TP-63 – TP-300
Đài dao phay mặt Vertex TP được ứng dụng rộng rãi trong:
-
Gia công mặt chuẩn, mặt đầu chi tiết, hoặc phay vuông góc giữa hai bề mặt.
-
Dùng trong ngành chế tạo khuôn mẫu, cơ khí chính xác, gia công linh kiện kim loại.
-
Phù hợp với các dòng máy phay CNC, máy phay đứng, máy phay giường hoặc máy phay vạn năng.
-
Hiệu quả cao khi gia công vật liệu thép C45, S50C, SUS304, gang FC250, hợp kim nhôm.
Với khả năng cắt ổn định và bề mặt đạt độ bóng cao, đài dao phay Vertex giúp tăng năng suất và giảm chi phí gia công đáng kể so với các dòng dao thông thường.
Lợi ích khi sử dụng đài dao phay Vertex TP series
- Tăng hiệu quả cắt gọt: giảm thời gian phay và nâng cao năng suất máy.
- Dễ thay insert, không cần căn chỉnh lại sau khi thay mới.
- Chất lượng bề mặt vượt trội, giảm công đoạn mài hoặc đánh bóng.
- Độ bền cao tuổi thọ dài, tiết kiệm chi phí sử dụng lâu dài.
- Sản phẩm chính hãng Vertex, có đầy đủ CO-CQ, đảm bảo chất lượng.
THÔNG TIN HÃNG SẢN XUẤT
VERTEX Machinery Works Co., Ltd. là thương hiệu uy tín hàng đầu của Đài Loan, chuyên sản xuất và cung cấp phụ kiện, dụng cụ, đồ gá và thiết bị hỗ trợ gia công cơ khí chính xác. Thành lập từ năm 1978, đến nay VERTEX đã có mặt trên hơn 60 quốc gia và được tin dùng tại các nhà máy, xưởng CNC, trung tâm gia công, trường đào tạo kỹ thuật trên toàn thế giới.
VERTEX luôn duy trì chính sách kiểm soát chất lượng nghiêm ngặt trong từng khâu sản xuất. Mỗi sản phẩm đều được kiểm tra kỹ lưỡng trước khi xuất xưởng, đảm bảo mang lại độ tin cậy, hiệu suất và độ chính xác cao khi sử dụng.
