MẢNH DAO TIỆN NHÔM VCGT-AK KORLOY

1. Giới thiệu chung
Mảnh dao tiện nhôm VCGT-AK Korloy là dòng insert chuyên dụng cho gia công nhôm và hợp kim màu. Với thiết kế hình thoi 35°, góc cắt dương lớn, cạnh cắt sắc bén, mảnh VCGT-AK tối ưu cho quá trình tiện tốc độ cao, tạo bề mặt nhẵn bóng và hạn chế biến dạng vật liệu mềm.

2. Đặc điểm nổi bật

• Mảnh dao kiểu dáng Rhombic 35° Positive
• Relief Angle (Góc thoát phoi): 7°
• Kích thước mảnh 1103, 1303, 1604, 2205
• Chiều sâu cắt 0.05~7.00 mm
• Đường kính vòng trong nội tiếp d= 6.35~12.7 mm
• Độ dày mảnh dao t= 3.18~5.56 mm
• Đường kính lỗ tròn d1= 2.8~5.6 mm

• Hình dạng V (35°): cho phép gia công chi tiết có biên dạng phức tạp và tiếp cận góc hẹp.

• Cấp insert AK (Aluminium Cutting): chuyên cho nhôm, đồng, hợp kim đồng, vật liệu phi kim loại.

• Góc cắt dương lớn: giảm lực cắt, tránh bavia và dính phoi.

• Bề mặt phủ siêu mịn hoặc không phủ (polished): hạn chế dính nhôm, nâng cao chất lượng bề mặt.

• Độ chính xác cao: phù hợp tiện tinh, gia công tốc độ cắt lớn .

3. Kích thước thông dụng

• VCGT110302-AK: Dùng cho chi tiết nhỏ, tiện tinh.

• VCGT110304-AK: Tiện tinh – bán tinh.

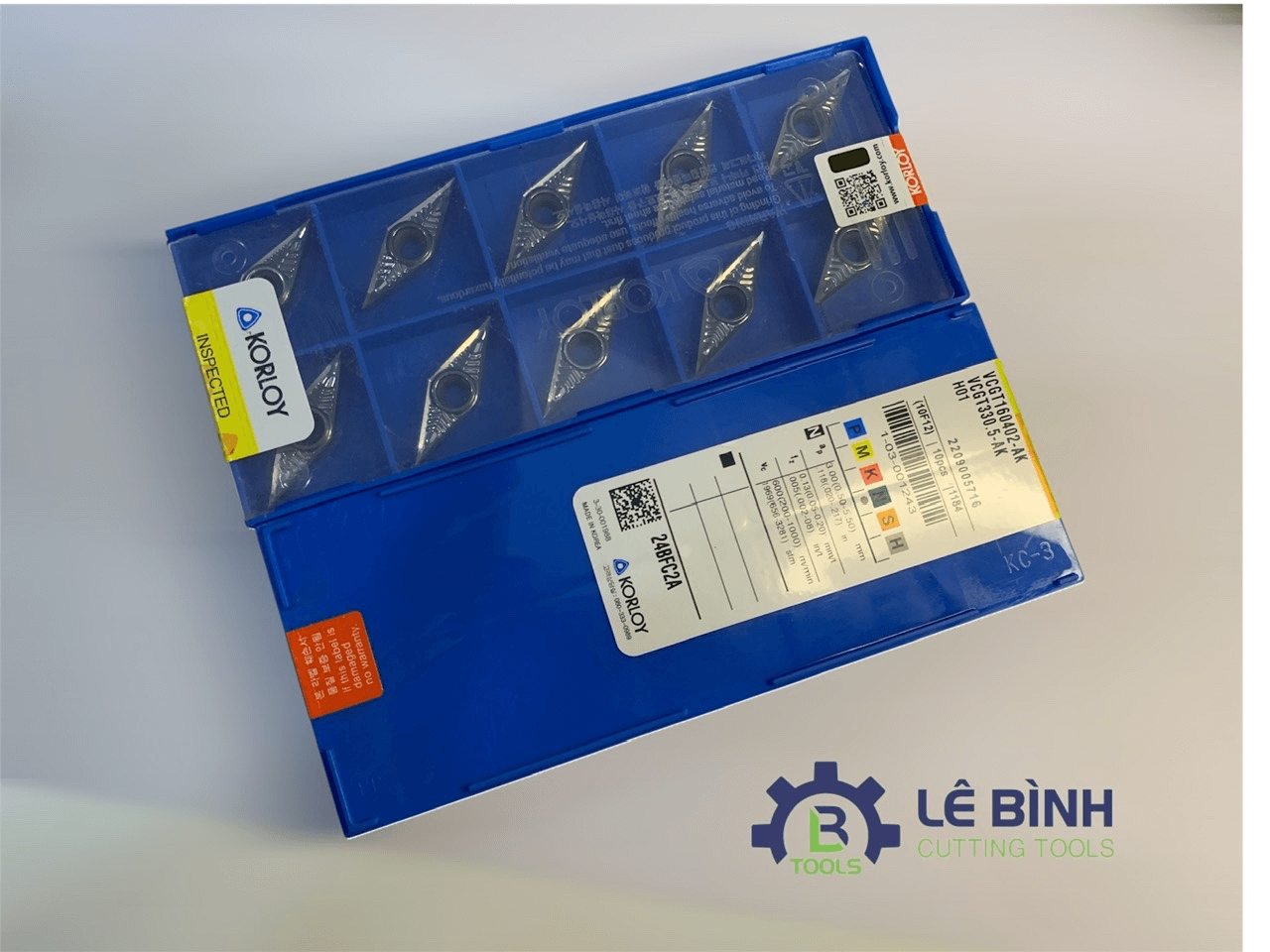

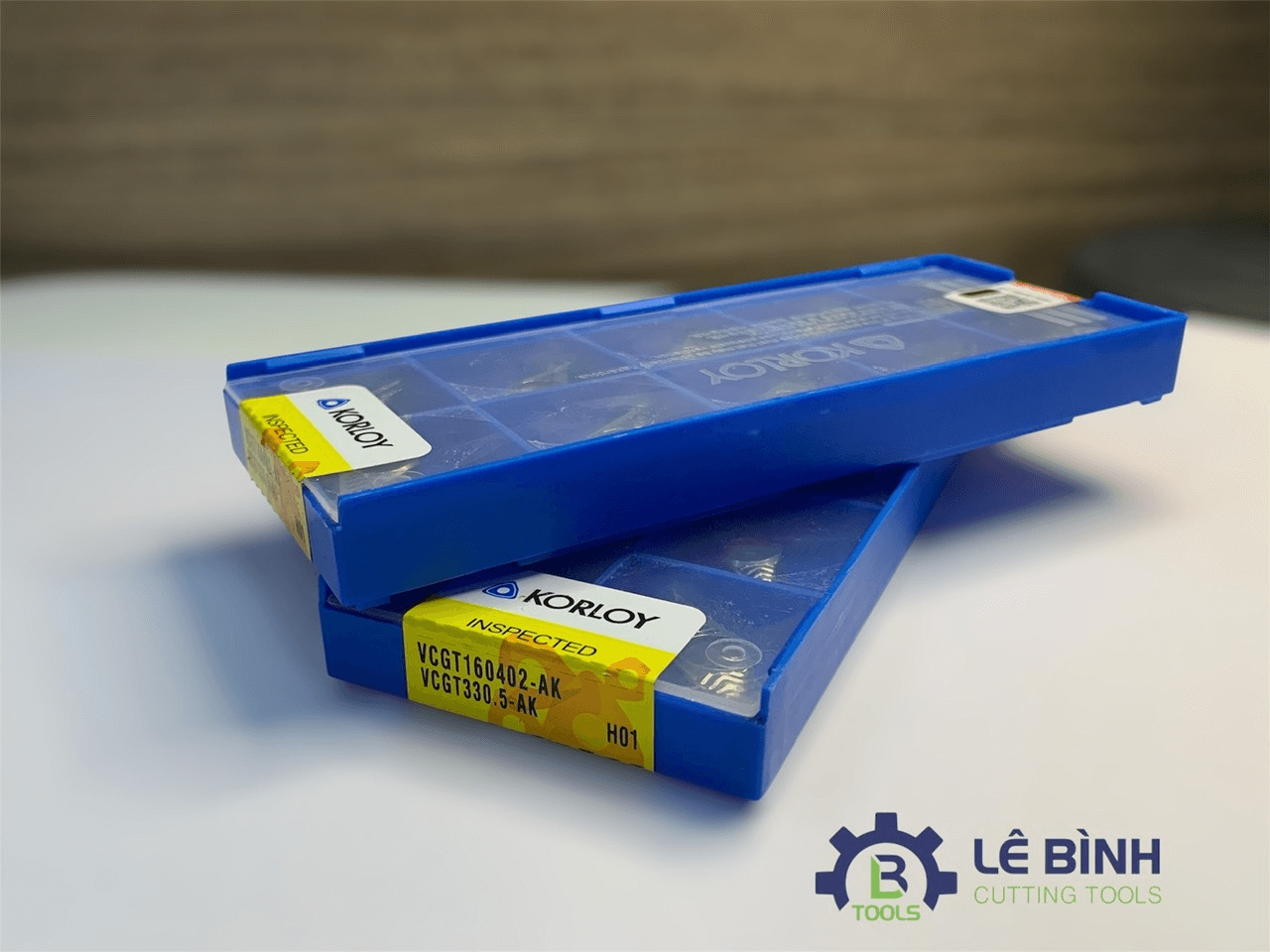

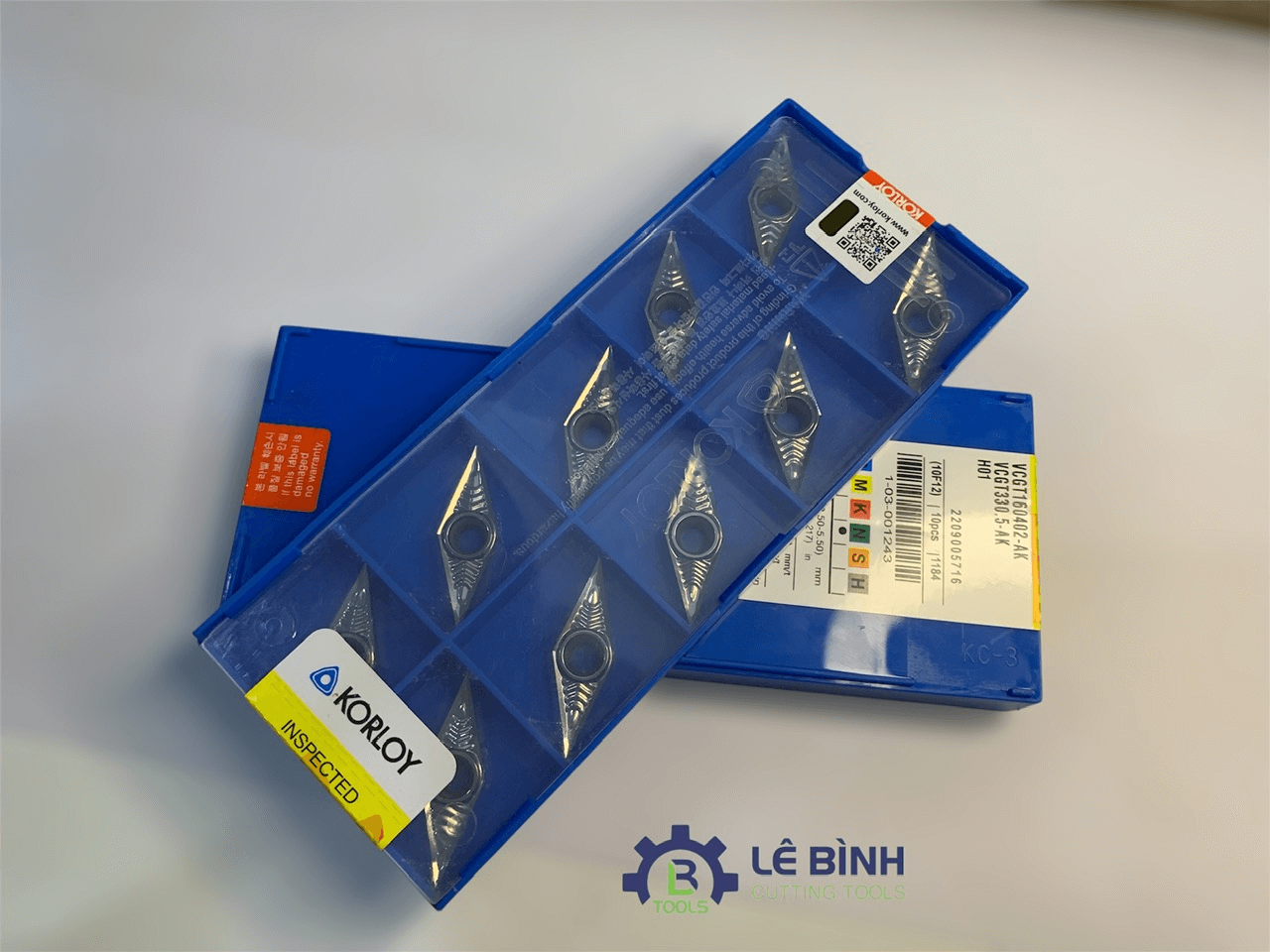

• VCGT160402-AK: Thông dụng nhất, tiện ngoài.

• VCGT160404-AK: Bán tinh, mũi cứng hơn, tuổi thọ dài hơn.

Các kích thước khác nhau để phù hợp với chi tiết nhỏ , lớn, yêu cầu độ bóng hoặc độ bền cạnh cắt.

4. Cán dao phù hợp

Mảnh VCGT-AK thường gắn vào các loại cán sau:

• SVJCR / SVJCL

  • Chuẩn phổ biến nhất cho mảnh VCGT.

  • Góc gá: 93°.

  • Dùng gá mảnh hình thoi V (35°), relief 7°.

  • Cấu trúc: vít kẹp + nắp kẹp.

  • Ứng dụng: tiện ngoài, tiện tinh, dễ gá đặt, độ ổn định cao.

• SVVCN

  • Góc gá: 75°.

  • Dùng cho mảnh hình thoi V, thường áp dụng khi tiện các biên dạng đặc biệt, không gian hẹp.

• SVQCR / SVQCL

  • Góc gá: 107,5°.

  • Gá mảnh V (35°), relief 7°.

  • Dùng trong trường hợp tiện vai hoặc các vị trí mà cán cần tránh va chạm thành chi tiết.

  • Ứng dụng: tiện ngoài trong biên dạng đặc biệt (vai, rãnh sâu).

• SVUCR / SVUCL

  • Góc gá: 95°.

  • Cũng gá mảnh V, nhưng có góc khác SVJCR để tăng khả năng tiếp cận.

  • Ưu điểm: dễ tiếp cận góc hẹp, tránh va chạm.

  • Ứng dụng: khi tiện chi tiết có vai, nhưng vẫn muốn giữ cấu trúc kẹp ổn định.

5. Ứng dụng thực tế

• Ngành ô tô: Gia công pít-tông, vỏ hộp số, chi tiết nhôm.

• Ngành hàng không: Tiện hợp kim nhôm siêu bền (7075, 7475).

• Ngành điện tử: Tiện linh kiện nhôm, hợp kim đồng, vỏ máy.

• Cơ khí chính xác: Tiện khuôn nhựa, chi tiết yêu cầu bề mặt sáng gương.

6. Ưu điểm so với insert thông thường

• Tối ưu cho nhôm → bề mặt chi tiết sáng bóng.

• Giảm hiện tượng lẹo dao và bavia.

• Tốc độ cắt rất cao, nâng cao năng suất.

• Tuổi thọ ổn định hơn so với insert thông thường.

• Phù hợp cho tiện CNC tốc độ cao và cả máy tiện truyền thống.
