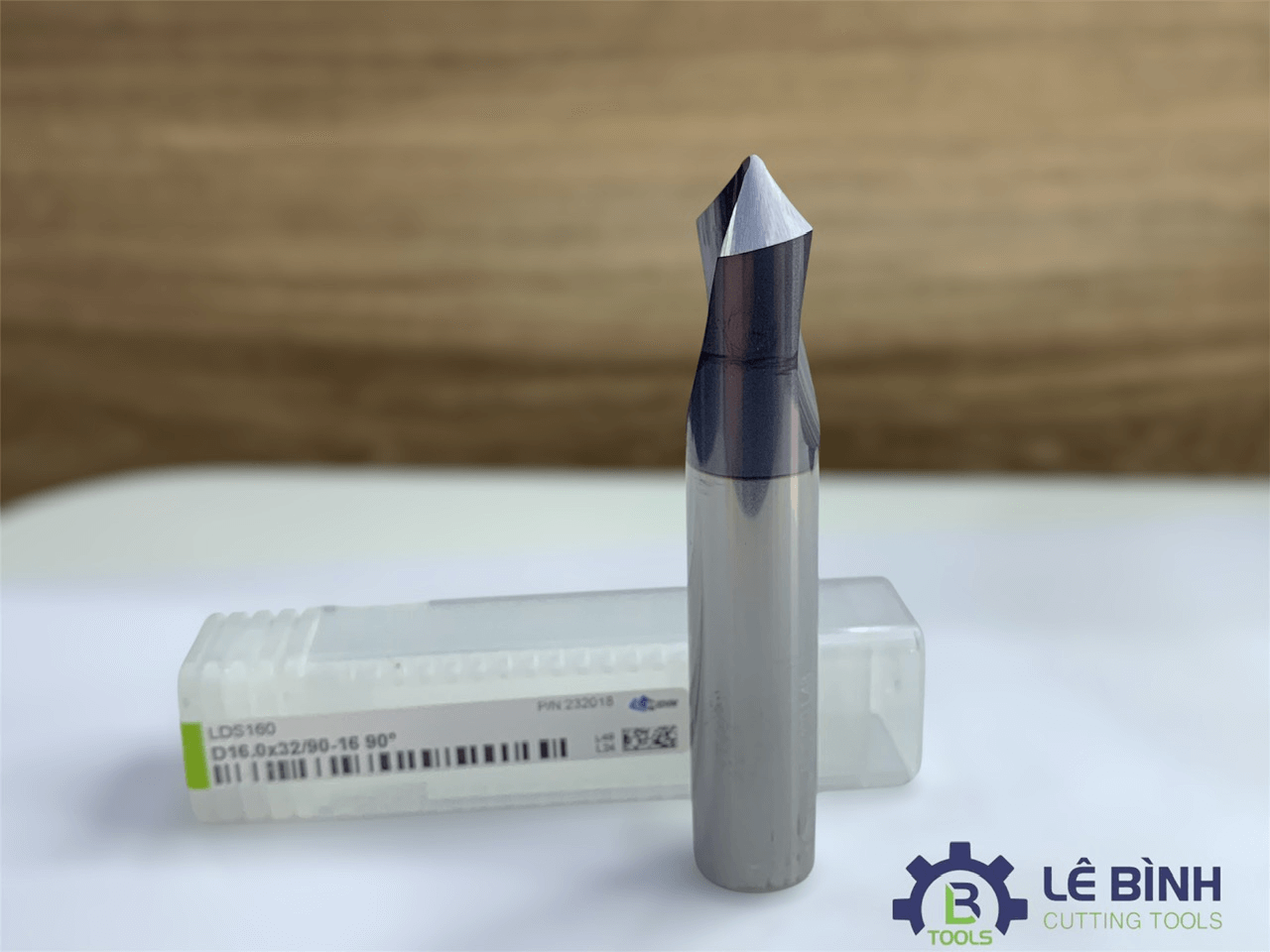

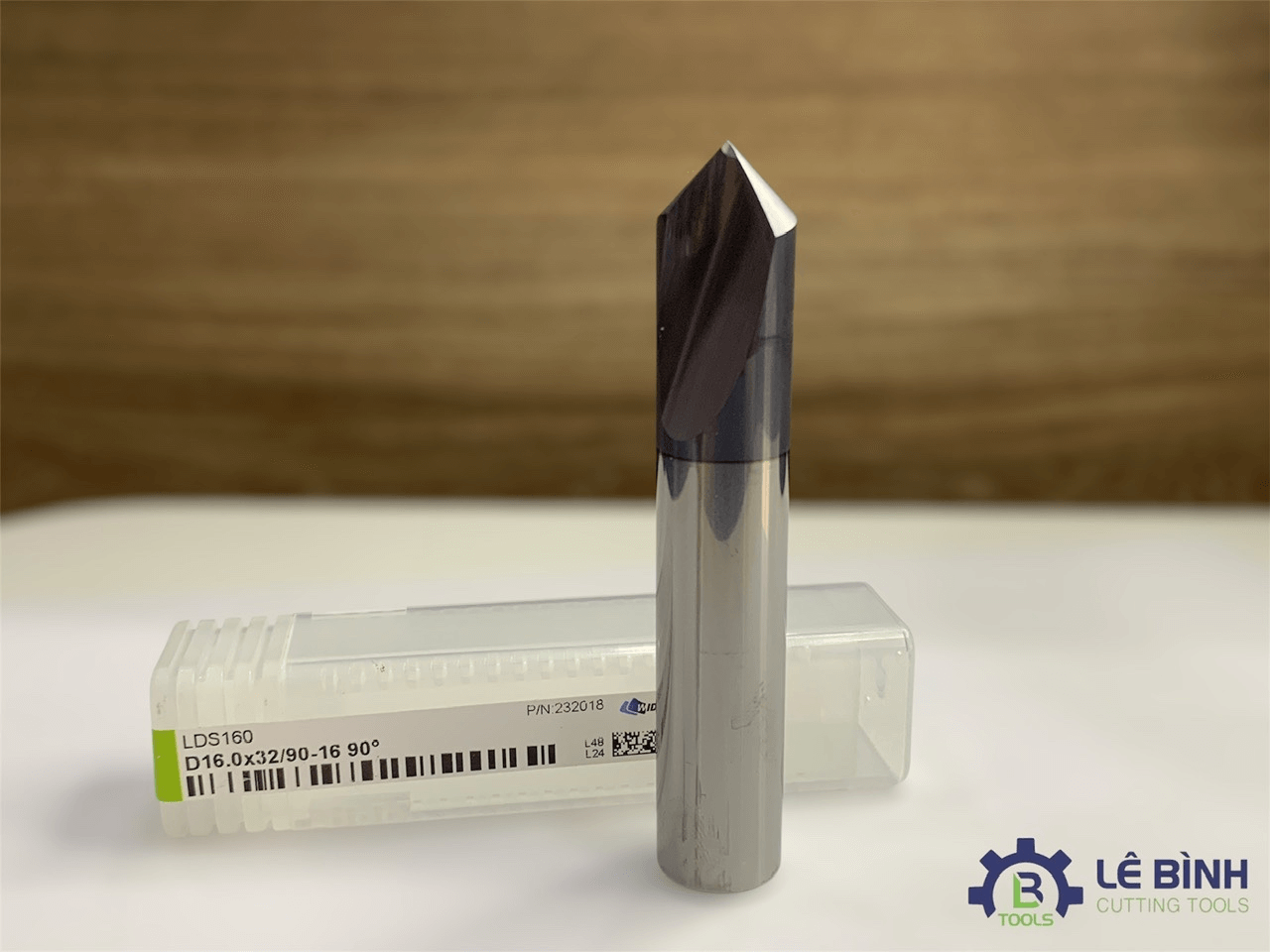

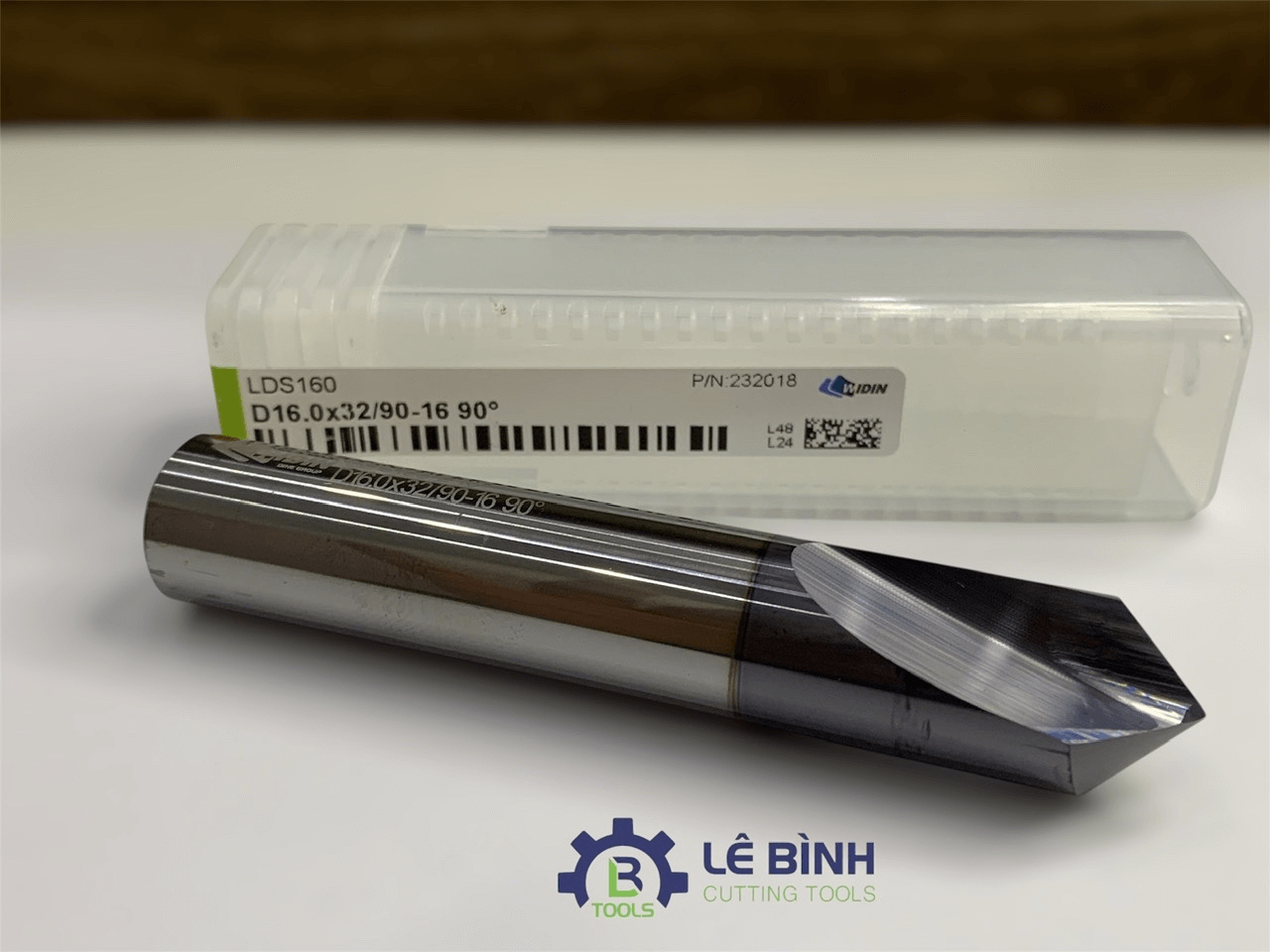

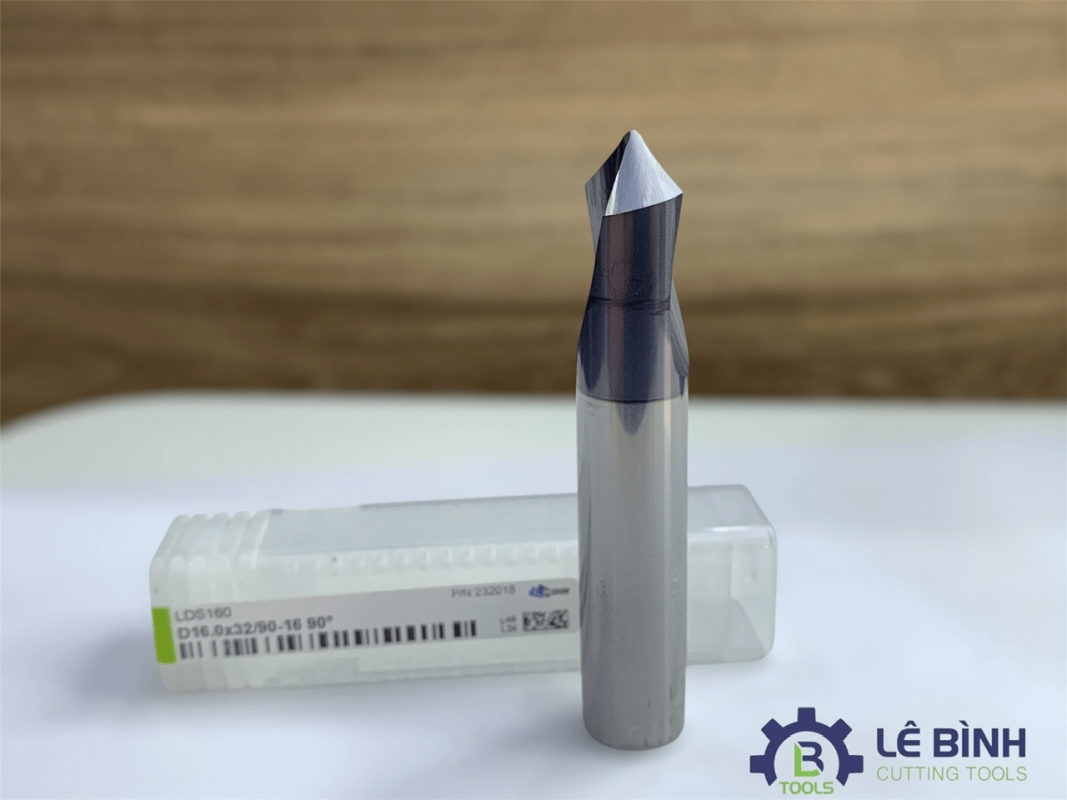

ĐẶC TÍNH MŨI KHOAN CHÍCH TÂM WIDIN LDS160
– Mũi khoan chích tâm Widin LDS160 được thiết kế để định vị chính xác và tạo lỗ khoan hoàn hảo ngay từ bước đầu. Với khả năng chích tâm nhanh và vát mép sắc bén, sản phẩm này giúp giảm thiểu sai lệch, mang lại bề mặt khoan mịn và tăng hiệu suất gia công. Chất liệu cao cấp từ Widin đảm bảo độ bền và hiệu suất tối ưu, phù hợp cho nhiều loại vật liệu.
1. MŨI KHOAN CHÍCH TÂM WIDIN LDS160
-
Công dụng:
-
Tạo lỗ định vị (chích tâm) trước khi khoan sâu, giúp mũi khoan chính không bị trượt.
- Phù hợp dành cho công việc khoan mồi (chấm tâm) và vát mép (chamfer).
-
Thường dùng trên CNC để đảm bảo độ chính xác cao.
- Thích hợp sử dụng cho thép cacbon, hợp kim, thép khuôn và thép không gỉ, gang, nhôm và thép tôi đến 50 HRc
-
-
ĐẶC ĐIỂM MŨI KHOAN CHÍCH TÂM WIDIN LDS160
-
Góc mũi : 90°
-
Vật liệu: Carbide lớp phủ TiALN
-
Độ cứng và độ bền cao, chống mài mòn tốt.
-
THÔNG SỐ KỸ THUẬT MŨI KHOAN CHÍCH TÂM WIDIN LDS160
| THƯƠNG HIỆU | WIDIN |
| ĐƯỜNG KÍNH | 16mm |
| CHIỀU DÀI MŨI L1 | 32mm |
| CHIỀU DÀI TỔNG THỂ L2 | 90mm |
| ĐƯỜNG KÍNH CÁN | 16mm |
| GÓC MŨI | 90 độ |
LDS WIDIN
BẢNG THÔNG SỐ KỸ THUẬT MŨI KHOAN CHÍCH TÂM WIDIN LDS
| Mã số | D (mm) | L1 (mm) | L2 (mm) | D2 (mm) | Góc đỉnh |
|---|---|---|---|---|---|
| LDS030 | 3 | 9 | 50 | 3 | 90° |
| LDS030L | 3 | 10 | 100 | 3 | 90° |
| LDS030A | 3 | 9 | 50 | 3 | 120° |
| LDS040 | 4 | 10 | 50 | 4 | 90° |
| LDS040L | 4 | 12 | 100 | 4 | 90° |
| LDS040A | 4 | 10 | 50 | 4 | 120° |
| LDS050 | 5 | 12 | 50 | 5 | 90° |
| LDS050A | 5 | 12 | 50 | 5 | 120° |
| LDS060 | 6 | 13 | 60 | 6 | 90° |
| LDS060L | 6 | 18 | 110 | 6 | 90° |
| LDS060A | 6 | 13 | 60 | 6 | 120° |
| LDS080 | 8 | 23 | 70 | 8 | 90° |
| LDS080L | 8 | 23 | 150 | 8 | 90° |
| LDS080A | 8 | 23 | 70 | 8 | 120° |
| LDS100 | 10 | 24 | 80 | 10 | 90° |
| LDS100L | 10 | 24 | 150 | 10 | 90° |
| LDS100A | 10 | 24 | 80 | 10 | 120° |
| LDS120 | 12 | 28 | 80 | 12 | 90° |
| LDS120L | 12 | 28 | 150 | 12 | 90° |
| LDS120A | 12 | 28 | 80 | 12 | 120° |
| LDS160 | 16 | 32 | 90 | 16 | 90° |
| LDS160A | 16 | 32 | 90 | 16 | 120° |
| LDS200 | 20 | 35 | 100 | 20 | 90° |
| LDS200A | 20 | 35 | 100 | 20 | 120° |
Ứng dụng thực tế của mũi khoan LDS160
-
Dùng định tâm lỗ trước khi khoan chính, đảm bảo độ đồng trục.
-
Tạo rãnh dẫn hướng cho mũi khoan sâu.
-
Ứng dụng trong ngành khuôn mẫu, cơ khí chính xác, gia công CNC, tiện – phay – khoan.
-
Sử dụng linh hoạt trên máy tiện, máy khoan, và trung tâm gia công CNC.
Ưu điểm khi chọn mũi khoan chích tâm WIDIN LDS
-
Thương hiệu uy tín Hàn Quốc, chất lượng ổn định.
-
Độ chính xác cao, sai số nhỏ hơn ±0.01 mm.
-
Hiệu suất gia công vượt trội, giảm hao mòn dụng cụ.
-
Giá thành hợp lý, dễ dàng thay thế.
-
Tương thích đa dạng máy CNC, máy tiện, máy khoan.
Lưu ý khi sử dụng
-
Làm mát: Dùng dung dịch tưới nguội để tránh quá nhiệt (đặc biệt khi gia công thép cứng).
-
Kiểm tra độ đồng tâm: Đảm bảo mũi khoan được gá kẹp chặt để tránh lệch tâm.
