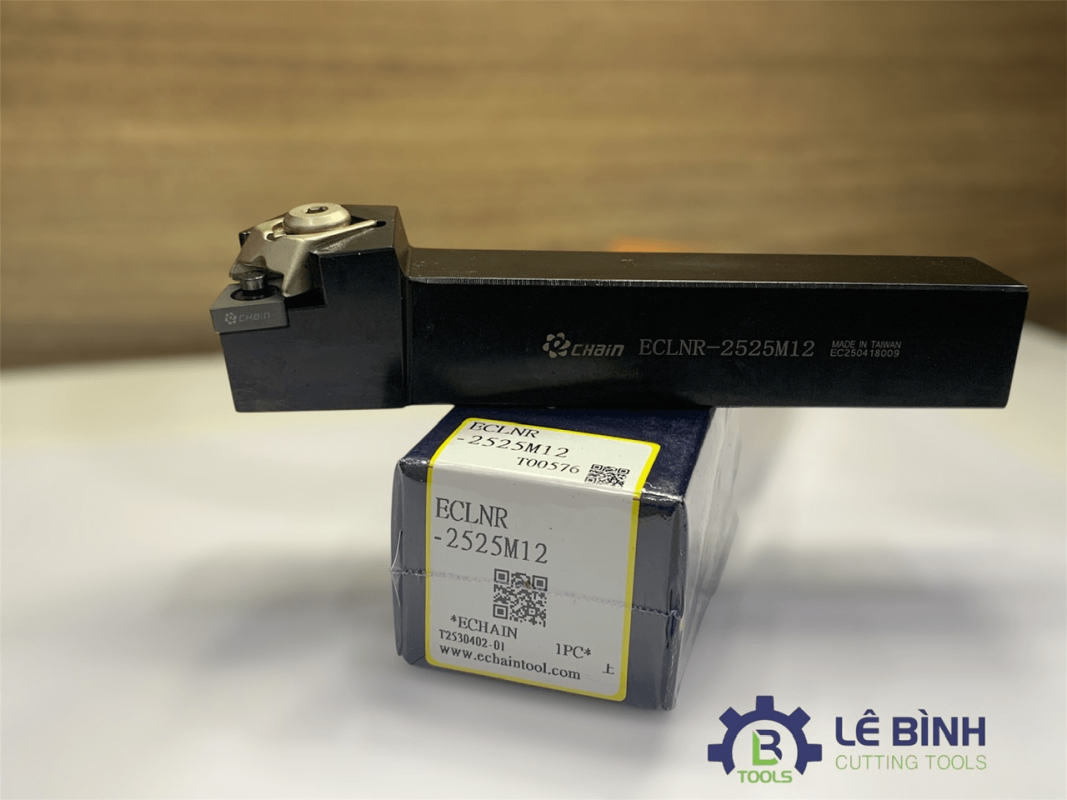

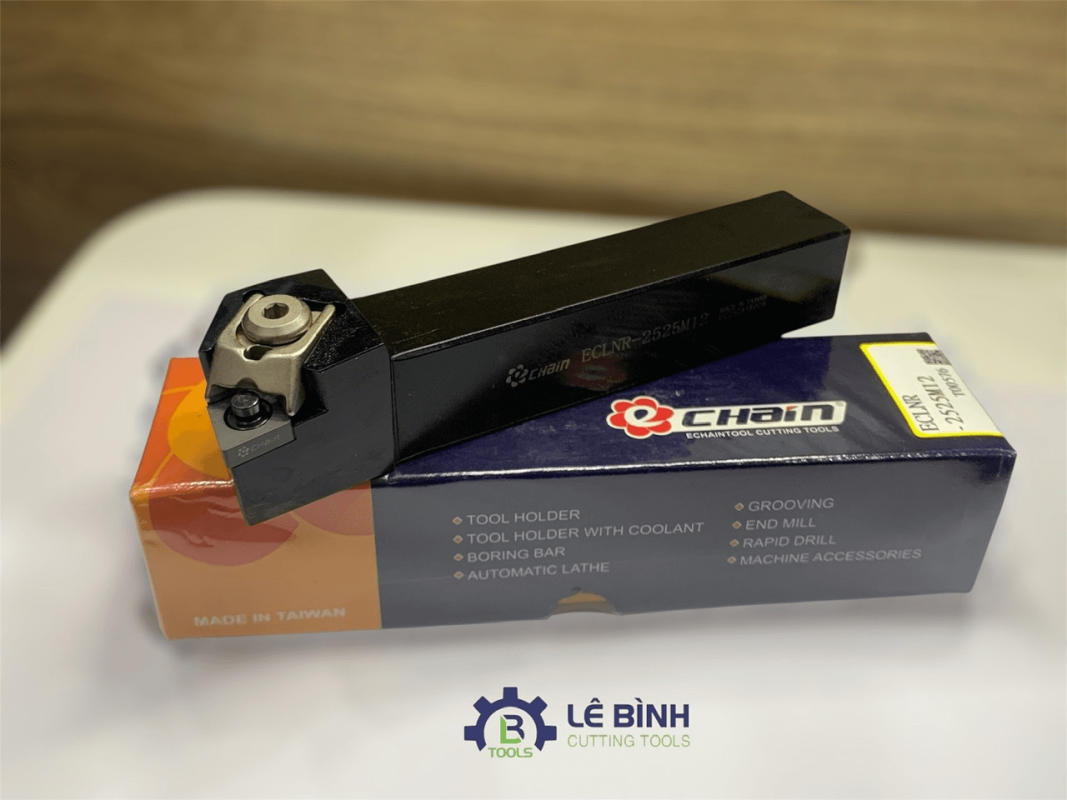

Giới thiệu dòng cán dao tiện ngoài ECHAIN

• Cán dao tiện ngoài Echain là dòng cán dao tiêu chuẩn dùng mảnh CN 80°, được thiết kế cho các nguyên công tiện ngoài trên máy tiện CNC và máy tiện cơ. Sản phẩm thuộc thương hiệu ECHAIN Đài Loan nổi bật với kết cấu kẹp E-Type chắc chắn, góc tiếp cận 95° và hệ kích thước cán đa dạng theo catalog.

  Dòng ECLNR là tay phải trong khi ECLNL là tay trái, giúp người dùng lựa chọn phù hợp với hướng gia công và bố trí dao trên máy.

• Đặc điểm về dòng cán dao tiện ngoài ECLNR /L Echain

• Góc tiếp cận: 95°

• Chuẩn mảnh: CNMG1204 (80°)

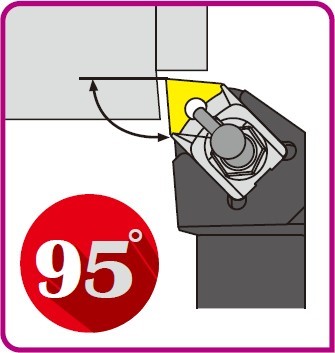

Góc 95° giúp cán dao tiện vai hiệu quả, dễ tiếp cận bề mặt gia công và hạn chế va chạm thân dao khi tiện các chi tiết có bậc. Đây là góc cắt phổ biến cho tiện ngoài và tiện vai trong sản xuất cơ khí.

Kiểu kẹp E-Type Ổn định khi gia công

Cán dao ECLNR/L ECHAIN sử dụng kiểu kẹp E-Type

• Càng kẹp mảnh (Clamp)

• Vít kẹp (Screw)

• Chốt định vị (Pin)

• Đệm mảnh (Shim)

Thiết kế E-Type giúp mảnh dao được giữ ổn định, hạn chế rung động và đảm bảo độ chính xác trong quá trình cắt, đặc biệt phù hợp cho tiện thô và bán tinh.

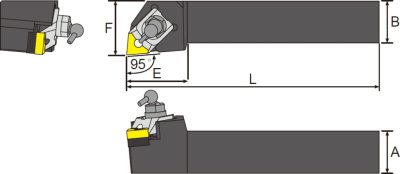

Kích thước cán dao tiện ngoài Echain ECLN/L

ECLNR

Chuẩn mảnh dao sử dụng THÔNG TIN TẠI ĐÂY

Cán dao tiện ngoài  ECLNR/L ECHAIN sử dụng mảnh tiện:

• CNMG 1204..

• CNMG 1606..

Tùy theo kích thước cán và chiều cao dao, người dùng lựa chọn mảnh CNMG 12 hoặc CNMG 16 phù hợp. Mảnh CNMG có hình học ổn định, dễ lắp đặt và được sử dụng rộng rãi trong tiện ngoài.

Kích thước cán ECLNR /L

ECHAIN cung cấp đầy đủ kích thước cán theo chuẩn mét và chuẩn inch:

Chuẩn mét Metric

• 20 x 20 mm : dùng CNMG1204

• 25 x 25 mm :dùng CNMG1204 / CNMG1606

• 32 x 32 mm : dùng CNMG1204 / CNMG1606

Chiều dài cán (LF) phổ biến từ 125 mm đến 152.4 mm, đáp ứng nhiều cấu hình máy tiện khác nhau.

Chuẩn inch

• ECLNR/L 12-4B

• ECLNR/L 16-4D

• ECLNR/L 20-4D

• ECLNR/L 16-5D

• ECLNR/L 20-5D

Ứng dụng của cán dao tiện ngoài  Echain

Dựa trên thiết kế và hình học dao, cán ECLNR/L ECHAIN được sử dụng cho:

• Tiện ngoài

• Tiện trụ

• Tiện vai

• Gia công thô và bán tinh

Phù hợp với các xưởng gia công cơ khí, nhà máy sản xuất chi tiết tròn và chi tiết dạng trục.

Cán dao tiện ngoài ECLNR/L ECHAIN là dòng cán dao được thiết kế bài bản theo catalog, sử dụng mảnh CN 80°, góc tiếp cận 95° và kiểu kẹp E-Type ổn định. Với hệ kích thước đầy đủ, phụ kiện tiêu chuẩn và khả năng ứng dụng rộng, ECLNR /L là lựa chọn phù hợp cho nhiều nhu cầu tiện ngoài trong gia công cơ khí hiện nay.

THÔNG TIN HÃNG SẢN XUẤT

ECHAIN là thương hiệu dụng cụ cắt gọt CNC uy tín đến từ Đài Loan  được sản xuất bởi Echaintool Precision Co., Ltd. Hãng chuyên thiết kế và sản xuất các dòng cán dao tiện ngoài, cán dao tiện trong, boring bar, dao rãnh, dao tiện ren, dao phay và phụ kiện kẹp mảnh phục vụ ngành gia công cơ khí chính xác.

Với nhà máy đặt tại Đài Loan, quy trình sản xuất được kiểm soát nghiêm ngặt theo ISO 9001, sản phẩm ECHAIN hiện được xuất khẩu rộng rãi sang Châu Á, Châu Âu và Châu Mỹ, trở thành lựa chọn tin cậy cho các xưởng gia công CNC yêu cầu độ chính xác và hiệu suất cao.
