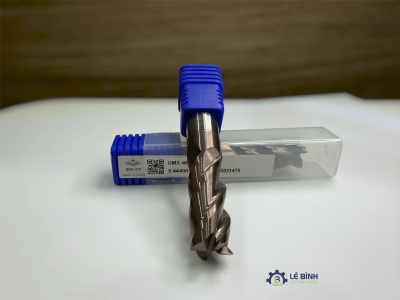

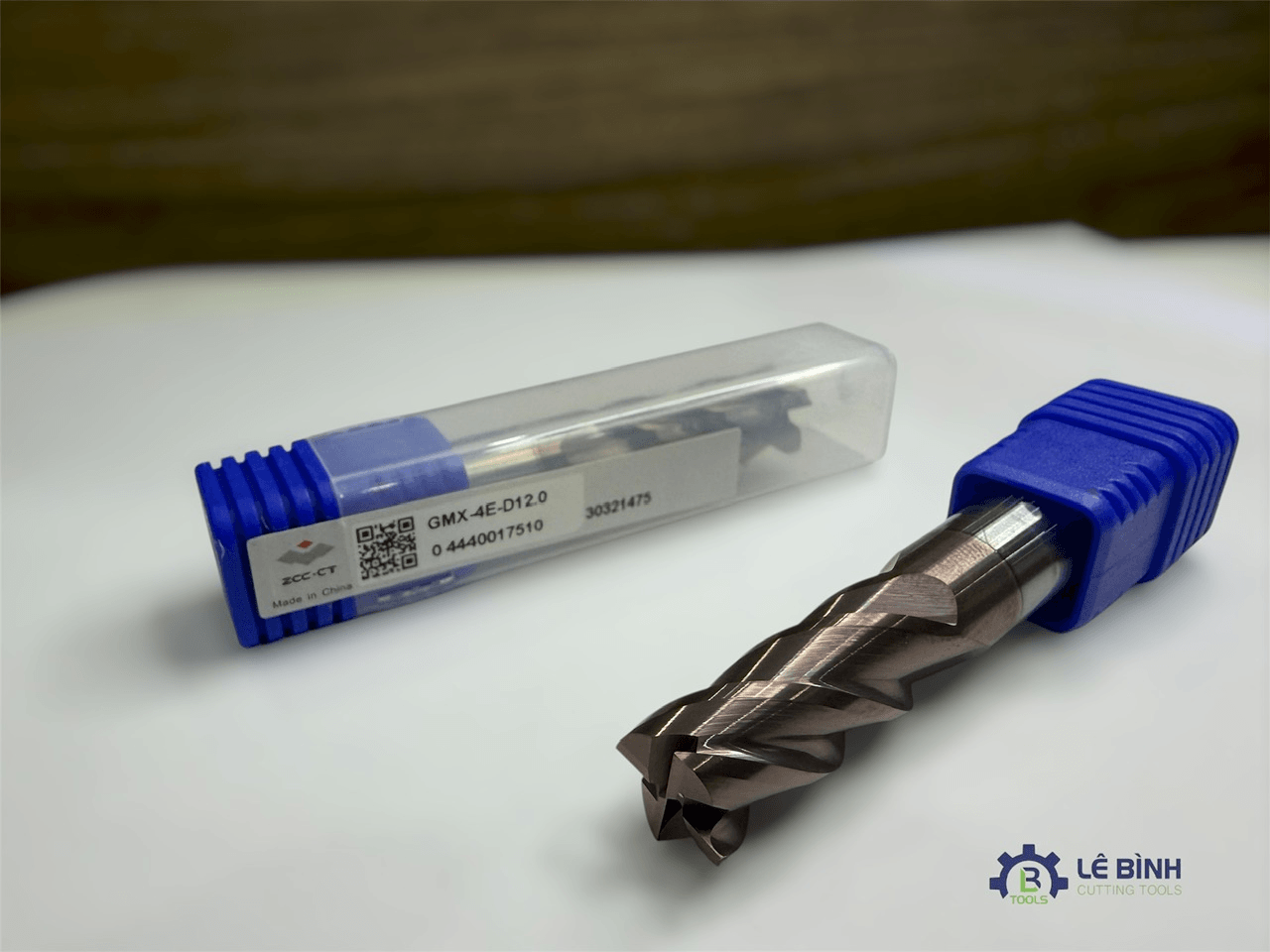

Dao phay ngón hợp kim 4 me ZCC-CT GMX-4E-D12.0

Dao phay ngón hợp kim 4 me ZCC-CT GMX-4E-D12.0 là dòng dao phay carbide nguyên khối cao cấp của ZCC-CT, được thiết kế để gia công hiệu quả các vật liệu như thép carbon, thép hợp kim, thép tiền tôi đến 50 HRC, inox và gang. Với thiết kế 4 me cắt, góc xoắn 38°- 40°, lớp phủ AlCrN , sản phẩm mang lại độ chính xác cao, tuổi thọ dài và hiệu suất cắt ổn định trên các máy CNC hiện đại. Dòng GMX-4E có đầy đủ kích thước từ Ø1 đến Ø25 mm, trong đó GMX-4E-D12.0 là một trong những kích cỡ phổ biến cho gia công khuôn mẫu và cơ khí chính xác

Thông số	Giá trị
Model	GMX-4E-D12.0
Thương hiệu	ZCC-CT
Loại dao	Dao phay ngón đầu vuông (Square End Mill)
Vật liệu	Carbide nguyên khối (Solid Carbide)
Số me cắt	4 me
Đường kính cắt (D)	12 mm
Đường kính cán (d)	12 mm
Chiều dài me cắt (APMX)	30 mm
Chiều dài tổng (OAL)	75 mm
Góc xoắn	38°–40°
Lớp phủ	AlCrN
Kiểu cắt	Center Cutting (Cắt tâm)
Dung sai đường kính	0 / -0.020 mm (đối với Ø12 mm)

BẢNG THÔNG SỐ MODEL DAO PHAY NGÓN HỢP KIM 4 ME ZCC-CT GMX-4

Type	DC (mm)	DCON (mm)	APMX (mm)	OAL (mm)	FLUTES	Geometry	Stock
GMX-4E-D1.0F	1.0	3	3	50	4	Picture 1	○
GMX-4E-D1.0S	1.0	4	3	50	4	Picture 1	●
GMX-4E-D1.0	1.0	6	3	50	4	Picture 1	●
GMX-4E-D1.5F	1.5	3	4	50	4	Picture 1	○
GMX-4E-D1.5S	1.5	4	4	50	4	Picture 1	●
GMX-4E-D1.5	1.5	6	4	50	4	Picture 1	●
GMX-4E-D2.0F	2.0	3	6	50	4	Picture 1	○
GMX-4E-D2.0S	2.0	4	6	50	4	Picture 1	●
GMX-4E-D2.0	2.0	6	6	50	4	Picture 1	●
GMX-4E-D2.5F	2.5	3	8	50	4	Picture 1	○
GMX-4E-D2.5S	2.5	4	8	50	4	Picture 1	●
GMX-4E-D2.5	2.5	6	8	50	4	Picture 1	●
GMX-4E-D3.0F	3.0	3	8	50	4	Picture 2	○
GMX-4E-D3.0S	3.0	4	8	50	4	Picture 1	●
GMX-4E-D3.0	3.0	6	8	50	4	Picture 1	●
GMX-4E-D3.5S	3.5	4	10	50	4	Picture 1	○
GMX-4E-D3.5	3.5	6	10	50	4	Picture 1	●
GMX-4E-D4.0S	4.0	4	11	50	4	Picture 2	●
GMX-4E-D4.0	4.0	6	11	50	4	Picture 1	●
GMX-4E-D4.5	4.5	6	11	50	4	Picture 1	●
GMX-4E-D5.0	5.0	6	13	50	4	Picture 1	○
GMX-4E-D6.0	6.0	6	15	50	4	Picture 1	●
GMX-4E-D6.5	6.5	8	15	60	4	Picture 1	●
GMX-4E-D7.0	7.0	8	18	60	4	Picture 1	○
GMX-4E-D8.0	8.0	8	20	60	4	Picture 1	●
GMX-4E-D9.0	9.0	10	22	75	4	Picture 1	●
GMX-4E-D9.5	9.5	10	22	75	4	Picture 1	○
GMX-4E-D10.0	10.0	10	25	75	4	Picture 1	●
GMX-4E-D10.5	10.5	12	25	75	4	Picture 1	●
GMX-4E-D11.0	11.0	12	30	75	4	Picture 1	○
GMX-4E-D11.5	11.5	12	30	75	4	Picture 1	●
GMX-4E-D12.0	12.0	12	30	75	4	Picture 1	●
GMX-4E-D13.0	13.0	14	30	100	4	Picture 2	○
GMX-4E-D14.0	14.0	14	30	100	4	Picture 1	●
GMX-4E-D16.0	16.0	16	35	100	4	Picture 1	●
GMX-4E-D18.0	18.0	20	40	100	4	Picture 1	○
GMX-4E-D20.0	20.0	20	45	100	4	Picture 1	●
GMX-4E-D25.0	25.0	25	50	100	4	Picture 2	●

Ưu điểm nổi bật của dao phay ngón hợp kim 4 me GMX-4E-D12.0

Carbide nguyên khối siêu bền

Dao được chế tạo từ hợp kim cứng hạt mịn có độ cứng và độ bền cao, giúp chống mài mòn tốt khi gia công ở tốc độ lớn, đồng thời duy trì độ sắc bén trong thời gian dài.

Thiết kế 4 me cắt

Thiết kế 4 me giúp tăng khả năng cắt, giảm rung và nâng cao độ ổn định. Dao phù hợp cho các nguyên công:

Phay mặt vai
Phay rãnh
Phay hốc
Phay biên dạng
Phay bán tinh
Phay tinh

Góc xoắn 38°–40°

Góc xoắn được tối ưu giúp:

Thoát phoi hiệu quả.
Giảm lực cắt.
Hạn chế rung động.
Tăng chất lượng bề mặt gia công.

Lớp phủ AlCrN chịu nhiệt cao

Lớp phủ AlCrN (Aluminum Chromium Nitride) giúp:

Chống mài mòn vượt trội.
Chịu nhiệt tốt ở tốc độ cắt cao.
Giảm ma sát giữa dao và phôi.
Tăng tuổi thọ dụng cụ.

Cắt tâm (Center Cutting)

Dao có khả năng ăn dao trực tiếp xuống phôi, phù hợp để:

Phay rãnh kín.
Gia công hốc.
Gia công biên dạng 3D.
Phay phá và bán tinh trên máy CNC.

Vật liệu gia công phù hợp

ZCC-CT, dòng GMX-4E phù hợp với các nhóm vật liệu:

Thép carbon: S45C, C45, SS400.
Thép hợp kim: SCM440, 40Cr, 42CrMo.
Thép tiền tôi: đến khoảng 50 HRC.
Inox: SUS304, SUS316, SUS316L.
Gang xám và gang cầu: FC, FCD.

Ứng dụng thực tế

Dao phay ngón hợp kim 4 me ZCC-CT GMX-4E-D12.0 được ứng dụng rộng rãi trong:

Gia công khuôn mẫu.
Chế tạo đồ gá.
Gia công chi tiết cơ khí chính xác.
Sản xuất linh kiện ô tô, xe máy.
Gia công thiết bị công nghiệp.
Gia công chi tiết inox và thép hợp kim.

Lợi ích khi sử dụng dao phay ZCC-CT GMX-4E-D12.0

Tuổi thọ dao cao nhờ lớp phủ AlCrN.
Gia công ổn định trên máy CNC tốc độ cao.
Bề mặt gia công đẹp, giảm công đoạn hoàn thiện.
Độ chính xác cao với dung sai đường kính chặt.
Phù hợp cho cả gia công bán tinh và tinh.
Đa dạng kích thước, dễ lựa chọn theo nhu cầu sản xuất

ZCC-CT là thương hiệu dụng cụ cắt gọt nổi tiếng với công nghệ sản xuất hiện đại và chất lượng ổn định. Dòng GMX-4E được phát triển dành cho các xưởng cơ khí và nhà máy gia công CNC cần một loại dao phay có hiệu suất cao, độ bền tốt và khả năng gia công đa dạng trên thép, inox và gang. Với kích thước Ø12 x 30 x 75 mm, sản phẩm đáp ứng tốt các yêu cầu về năng suất, độ chính xác và hiệu quả kinh tế trong sản xuất hàng loạt.

THÔNG TIN HÃNG SẢN XUẤT

ZCC.CT (Zhuzhou Cemented Carbide Cutting Tools Co., Ltd.) là một trong những nhà sản xuất dụng cụ cắt gọt kim loại hàng đầu thế giới, có trụ sở tại Zhuzhou, tỉnh Hồ Nam, Trung Quốc. Công ty trực thuộc Tập đoàn China Minmetals, sở hữu chuỗi sản xuất khép kín từ nguyên liệu bột carbide đến thành phẩm hoàn chỉnh, đảm bảo chất lượng ổn định và khả năng cung ứng quy mô lớn.

ZCC.CT chuyên sản xuất mảnh dao tiện, phay, khoan, doa, dao carbide nguyên khối, mảnh CBN, PCD, ceramic cùng các loại cán dao và holder CNC. Sản phẩm của hãng đáp ứng tốt các tiêu chuẩn gia công từ thô đến tinh, phù hợp cho nhiều vật liệu như thép carbon, thép hợp kim, inox, gang và nhôm.

Với hệ thống R&D hiện đại, dây chuyền sản xuất tiên tiến nhập khẩu từ châu Âu cùng tiêu chuẩn quản lý chất lượng quốc tế ISO, ZCC.CT không ngừng cải tiến công nghệ lớp phủ và hình dạng lưỡi cắt. Hiện nay, ZCC.CT đã có mặt tại hơn 80 quốc gia, được tin dùng rộng rãi trong các ngành cơ khí chính xác, ô tô, khuôn mẫu và hàng không.
